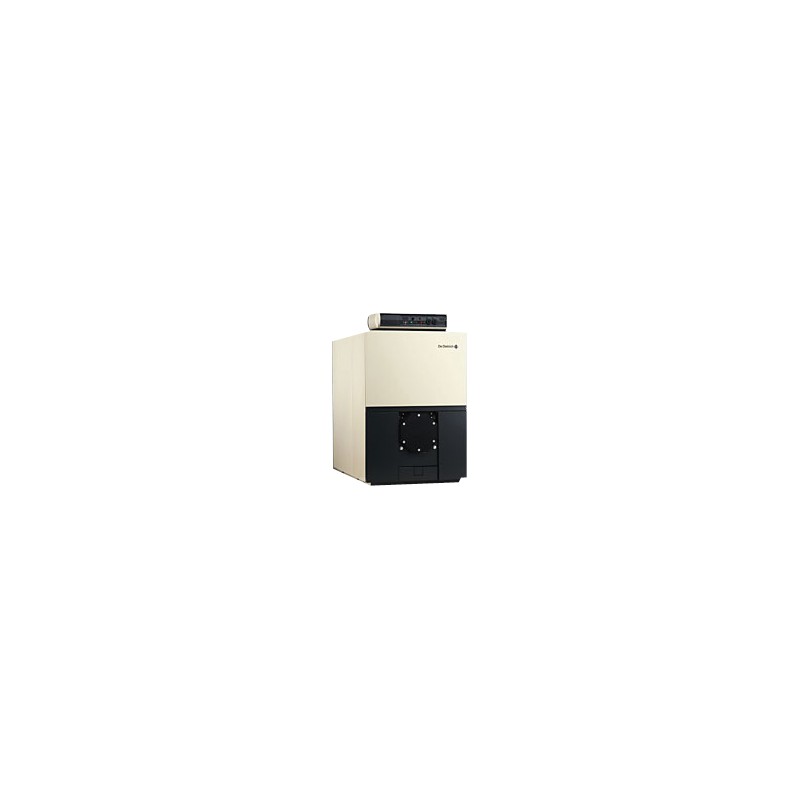

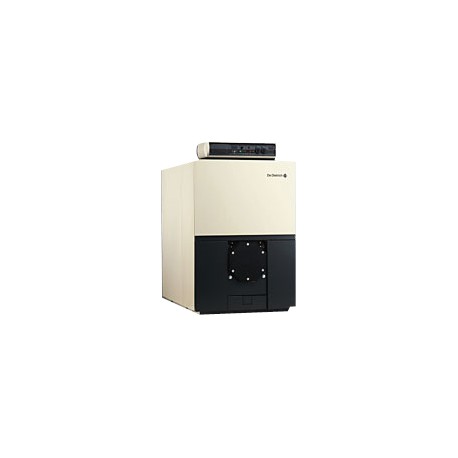

Напольный наддувной чугунный котел De Dietrich GT 430-11. Функциональные особенностиОписаниеGT 430-11 — это низкотемпературный чугунные котел, полезной мощностью от 300 до 357 кВт, с топкой под давлением, для работы с жидкотопливными или газовыми горелками.Теплообменник из эвтектического чугуна с высокой антикоррозионной устойчивостью, для работы при низких модулируемых температурах до 40°C в подающей линии.Трехходовой принцип удаления дымовых газов позволяет получить благоприятные акустические характеристики, объемная камера сгорания гарантирует хорошую адаптацию горелки любого типа, оребренная поверхность дымовых каналов и чугунные ускорители конвекции обеспечивают оптимальный теплообмен, возможность поставки теплообменника котла отдельными секциями гарантирует установку котла в любых котельных, даже с затрудненным доступом.Дверца горелки и дверца для чистки на реверсивных шарнирах.Усиленная тепловая изоляция из стекловолокна толщиной 100 мм.Возможна комбинация котла с одной из панелей управления (по выбору): базовой (S3), базовой 2 (В3), Diematic m3 (Dm3) и каскадной (К3).Панели управленияБазовая панель управления S3(MD4)Панель управляет работой одно или двухступенчатой горелкой. Управление отоплением осуществляется термостатом котла. На панели расположены переключатели «Вкл/Выкл» и переключатель работы насосов, индикатор неисправности, защитный термостат (110ºС) с кнопкой разблокирования и кнопкой теста, электронный термостат котла, термометр котла и предохранитель (10 А) с временной задержкой. Данная панель рекомендуется для установок без системы регулирования или для установок, которые имеют шкаф управления в котельной.Базовая панель управления-B3 (MD3)Панель управляет работой одно или двух ступенчатой горелкой. Управление отоплением осуществляется термостатом котла. На панели расположены переключатели «Вкл/Выкл», теста STB термостата/«Зима/Лето» и переключатель отключения насосов и выбора числа ступеней горелки, индикатор неисправности, защитный термостат (110ºС) с кнопкой разблокирования и кнопкой теста, электронный термостат котла, индикатор и дисплей отображения температуры котловой воды или температуры воды в водонагревателя (в зависимости от режима работы котла), предохранитель (10 А) с временной задержкой.Каскадная панель управления К3 (MD2)Панель управления обеспечивает работу котла, оборудованного 1-ступенчатой, 2-ступенчатой или модулирующей горелкой.Панель управления K3 устанавливается только вместе с котлом, оборудованном панелью управления DIEMATIC-m3, в рамках каскадной установки.Регулирование и управление ГВС обеспечивается панелью управления DIEMATIC-m3 ведущего котла.На панели расположены переключатели «Вкл/Выкл», теста STB термостата/«Зима/Лето» и переключатель отключения насосов и выбора числа ступеней горелки, индикатор неисправности, защитный термостат (110ºС) с кнопкой разблокирования и кнопкой теста, термостат котла, предохранитель (10 А) с временной задержкой.Панель управления Diematic m3 (MD1)Высокотехнологичная панель содержит электронную программируемую систему регулирования для изменения температуры котловой воды путем воздействия на одноступенчатую горелку в зависимости от наружной температуры.Панель управления DIEMATIC-m3 допускает:Регулирование прямых контуров и/или смесительных контуров.Программирование контура горячей санитарно-технической воды и циркуляции горячей санитарно-технической воды.Защиту установки и помещения от замораживания в случае отсутствия.Управление 1-ступенчатой, 2-ступенчатой или модулирующей горелкой.Управление контуром бассейна или вторым контуром производства горячей санитарно-технической воды.В комплекте заводской поставки панель управления DIEMATICm3 может управлять 1 прямым контуром или 1 контуром со смесительным клапаном с дополнительным оборудованием датчик подающей линии AD199 и до 3 контуров (платы в качестве дополнительного оборудования).Панель управления DIEMATIC-m3, подсоединенная к панели управления K3, применяется для установок большой мощности и обеспечивает :Управление котлами и каскадом котлов (до 10), оборудованных 1-ступенчатой, 2-ступенчатой или модулирующей горелкой.Управление гидравлической сетью, ГВС и т.д.Панель управления DIEMATIC-m3 может осуществлять связь с модулями регулирования DIEMATIC VM и с совместимыми системами дистанционного управления.На панели расположены переключатели «Вкл/Выкл», теста STB термостата/ручной режим/автоматический режим и переключатель отключения насосов и выбора числа ступеней горелки, индикатор неисправности, защитный термостат (110ºС) с кнопкой разблокирования, термостат котла и многофункциональный дисплей с функцией управления с двумя уровнями доступа — при закрытой крышке и при открытой крышке и предохранитель (10 А) с временной задержкой.Отличительные особенности котлавысокий КПД сгораниягазоплотная топка, работающая под наддувомработа на жидком топливе или на газевыбор панели управления
Расход топлива, кг/час | 1000 |
Тепловая мощность, кВт | 540-600 |
Габариты, мм | 1985x1000x1605 |
Вес брутто, кг | 2602.25 |
Габариты упаковки, мм | 2700x1300x1800 |
Объём упаковки товара, м3 | 6.318 |
Количество секций | 11 |
Расход природного газа, м3/час | 1080 |
Падение давления, Бар | 0.047 (при разнице температур 15 гр.С) |
Вместительность теплообменника, л | 495 |
Глубина камеры сгорания, мм | 1663 |
Объем камеры сгорания, м3 | 0.439 |
Диаметр камеры сгорания, мм | 530 |
Ширина камеры сгорания, мм | 638 |
