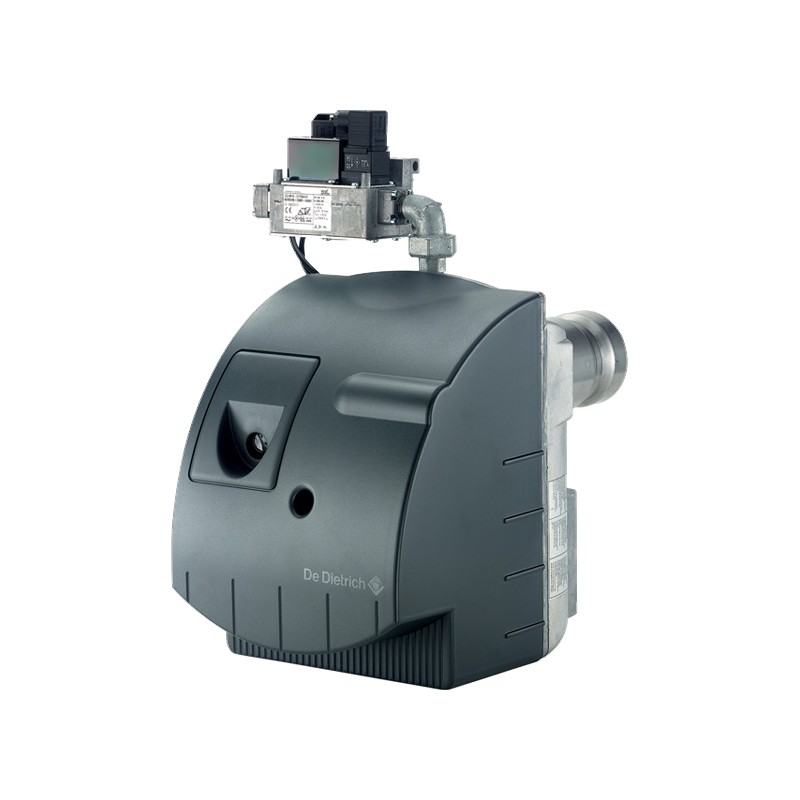

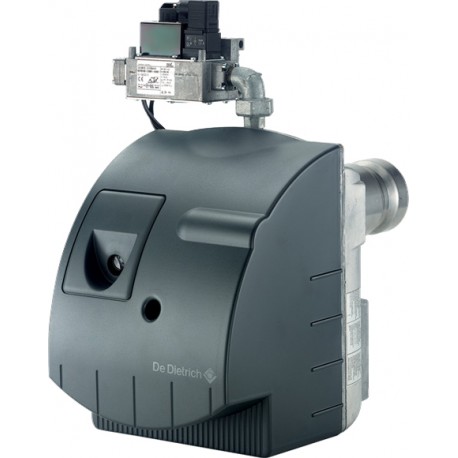

Газовые горелки De Dietrich cерия G 43-2 S

Газовые горелки De Dietrich cерия G 43-2 S. Функциональные особенностиОписаниеG 43-2 S представляет собой газовую горелку большой мощности с наддувом и низким уровнем выбросов оксида азота (NOx). Горелка является модулирующей для котла с панелью Diematic-m Delta и двухступенчатой для котла со стандартной панелью управления или панелью управления К. Газовая горелка настроена, протестирована в реальных условиях и готова к эксплуатации.КонструкцияОсновными конструктивными элементами газовой горелки являются блок управления и безопасности со световым кодом, верхняя плата с компонентами, двигатель, сервопривод воздушной заслонки, звукопоглощающая камера подачи воздуха, жаровая труба и другие составляющие. Установка газовой рампы возможна как с правой, так и с левой стороны. Для наблюдения за пламенем в горелке предусмотрен специальный глазок, а для измерения давления воздуха и газа – соответствующие штуцера. Имеются 5-контактный разъем для подключения электропитания двигателя вентилятора и 3-контакный разъем для подключения внешнего предохранительного электроклапана.Принцип действияНагнетаемый под давлением воздух всасывается с помощью вентилятора в запальную головку и поступает в специальную камеру, где повышается статистическое давление. В результате возрастает мощность воздушного потока, который преодолевает противодавление камеры сгорания котла. Часть воздуха, не получившая достаточного количества энергии, попадает в камеру с пониженным статистическим давлением и проходит по тому же циклу: всасывается, заново ускоряется турбиной и подается в запальную головку.Отличительные особенностивысокий КПДсистема Duo-Pressмощная аэравликаконтроль пламениудлиненная головка воспламенениянизкий уровень шумастабильность горенияминимальный выброс вредных веществкомпактные размерынесложный монтажбыстрый ввод в эксплуатациюпростота технического обслуживанияПреимуществаСтабильная работа горелки на протяжении всего срока эксплуатации обусловлена повышенными техническими характеристиками, достигаемыми за счет запальной головки с калиброванными распылителями без всякой настройки и другими высокотехнологичными разработками. Газовая горелка оборудована системой Duo-Press, благодаря которой слабые воздушные потоки легко преодолевают противодавления при каждом запуске. Система подачи воздуха малочувствительна к изменениям атмосферного давления, поэтому производительность горелки не снижается даже при работе на высоте. Аэравлическая система с зонами разделения для изменения направления движения в сочетании со звукоизолирующим материалом, через который осуществляется забор воздуха для горения, обеспечивают абсолютно бесшумную работу газовой горелки.МонтажПри помощи пяти винтов на плате газовая горелка устанавливается в горизонтальное положение (для технического обслуживания платы с компонентами) или в вертикальное положение (для линии подачи газа на распылители). Крепление к котлу осуществляется с помощью раздвижного фланца. Все операции (настройка, демонтаж, повторная установка и т.д.) выполняются единым универсальным ключом для винтов с внутренним шестигранником. Для электрического подключения горелки достаточно включить вилочные разъемы, идущие от панели управления котла, в 7-контактное и 4-контактное штекерные гнезда.ПрименениеГазовая горелка G 43-2 S идеально подходит для котлов De Dietrich GT 411, 412 и GTE 509, 510, 511, а также широко используется с котлами любых других марок.РекомендацииОбеспечьте в помещении, где установлен котел с газовой горелкой, приточную и вытяжную вентиляцию из расчета площади сечения и прямого притока воздуха. Расположите каналы для поступления воздуха по отношению к каналам вытяжной вентиляции таким образом, чтобы обновление воздуха охватывало весь объем помещения котельной.Гарантия качестваГорелка De Dietrich соответствует всем необходимым требованиям европейских стандартов, в том числе Директивам для газового оборудования (90/396 СЕЕ), Директивам для низковольтного оборудования (73/23 СЕЕ) и Директивам по электромагнитной совместимости (89/336 СЕЕ), что подтверждает ее надежность и долговечность. Гарантия на горелки De Dietrich составляет 2 года с момента введения в эксплуатацию.
