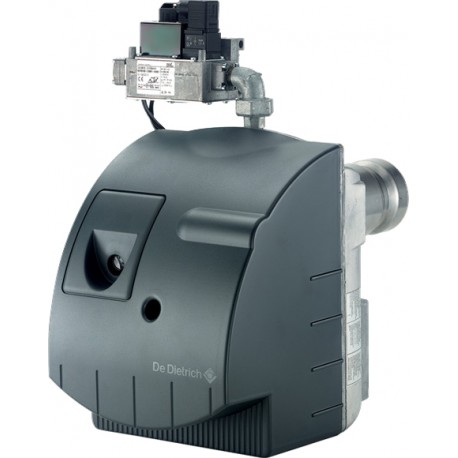

Газовые горелки De Dietrich cерия G 53-1 S

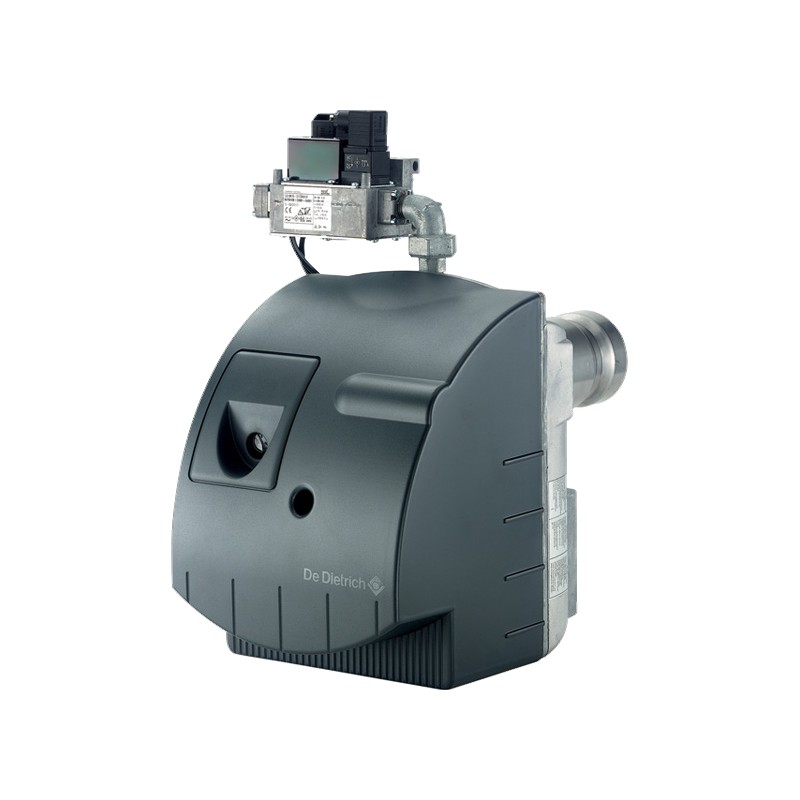

Газовые горелки De Dietrich cерия G 53-1 S. Функциональные особенностиОписаниеG 53-1 S представляет собой газовую горелку большой мощности с наддувом и низким уровнем выбросов оксида азота (NOx). Горелка является модулирующейся для котла с панелью Diematic 3 (необходима установка регулятора RWF40) и двухступенчатой для котла с панелями управления S3, B3, К3.КонструкцияОсновными конструктивными элементами газовой горелки являются блок управления и безопасности с сигнальным индикатором и кнопкой сброса неисправности, камера подачи воздуха, электродвигатель с термореле и кнопкой перевода в рабочее состояние, трансформатор электронного зажигания, клеммная колодка и другие составляющие. Электронные компоненты защищены герметичным кожухом. Снаружи кожуха расположен датчик воздуха, с помощью которого производится настройка горелки. Трехпозиционный силовой цилиндр и сервомотор выполняют функцию регулировки подачи воздуха для горения, а винт с градуировкой на фланце присоединения к котлу – функцию регулировки головки с запальным электродом. В случае остановки горелки закрывается автоматическая заслонка, прекращая подачу воздуха. Для наблюдения за пламенем в горелку встроен специальный глазок, а для измерения давления воздуха и газа – соответствующие штуцера. В конструкции прибора предусмотрены раздвижные направляющие, которые помогают отделить горелку от жаровой трубы без демонтажа и тем самым обеспечить доступ к головке с запальным электродом при техническом обслуживании.Отличительные особенностивысокий КПДфотоэлемент контроля пламенинизкий уровень шумасистема направляющихзащита электродвигателяминимальный выброс вредных веществнесложный монтажбыстрый ввод в эксплуатациюпростота технического обслуживаниясовременный дизайнМонтажЭлектрическое подключение горелки производится с помощью гибких кабелей. При этом все провода должны быть подключены к клеммной колодке и проведены через кабельные вводы. В случае изолирования установки (при чистке, техническом обслуживании, ремонте и т.д.) используется устройство ручного отключения (в комплект не входит). Все незаземленные провода следует отключить.ПрименениеГазовая горелка G 53-1 S идеально подходит для котлов De Dietrich GT 530-17 – 530-24, а также широко используется с котлами любых других марок.РекомендацииОбеспечьте в помещении, где установлен котел с газовой горелкой, приточную и вытяжную вентиляцию из расчета площади сечения и прямого притока воздуха. Расположите каналы для поступления воздуха по отношению к каналам вытяжной вентиляции таким образом, чтобы обновление воздуха охватывало весь объем помещения котельной.Гарантия качестваГорелка De Dietrich соответствует всем необходимым требованиям европейских стандартов, в том числе Директивам для газового оборудования (90/396 СЕЕ), Директивам для низковольтного оборудования (73/23 СЕЕ) и Директивам по электромагнитной совместимости (89/336 СЕЕ), что подтверждает ее надежность и долговечность. Гарантия на горелки De Dietrich составляет 2 года с момента введения в эксплуатацию.
